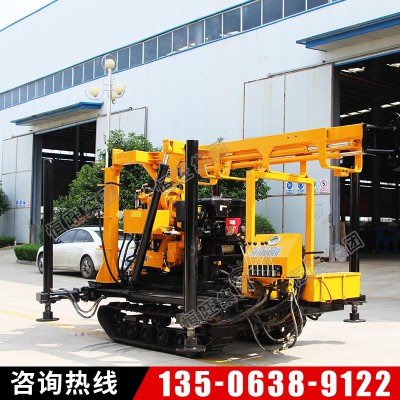

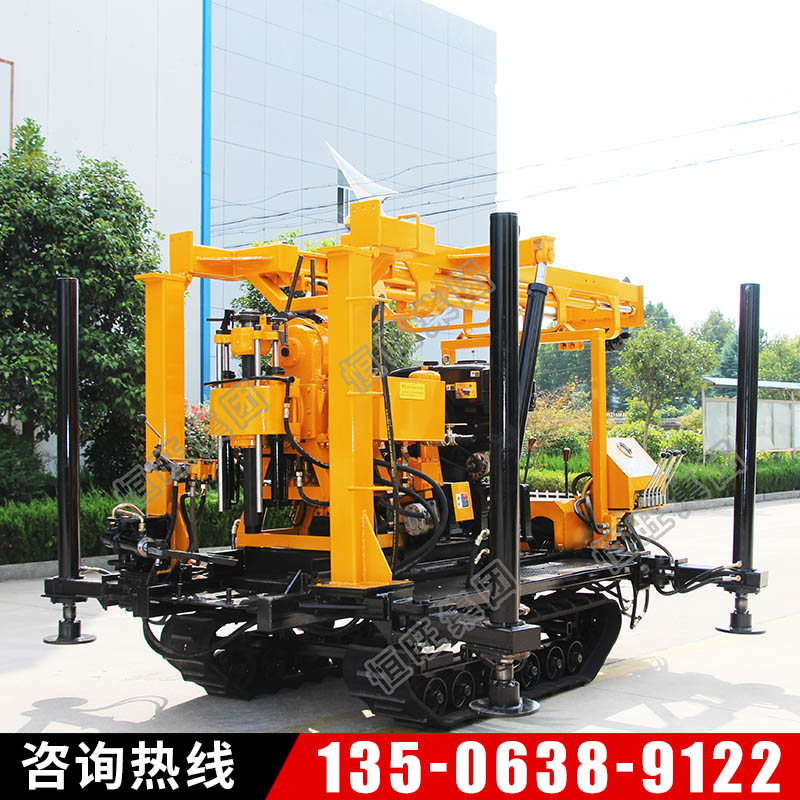

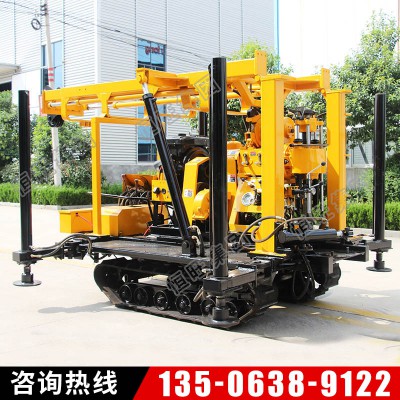

1、钻机采用自动伸缩式钻塔，用两支高强度油缸作支撑，一组液压阀控制钻塔俯仰，操作省时省力，安全可靠，最大限度的为用户创造效益。
2、底盘采用橡胶履带，重量较轻，能降低车辆行走机构的噪音，减小车体震动可大幅度降低油耗，可在城市道路行走不伤路面。
3、底盘自带液压高支腿，可用于钻机调平、装卸车，工作时可作为辅助支撑。
4、采用24v电启动柴油机，降低操作者的劳动强度，特别是寒冷季节，柴油机启动困难时，更显现了极大地优越性。
5、本机配套Bw-160泥浆泵，泵流量、压力大，维修保养方便，零配件全国各地方便购买。
6、可选加装液压拧管机（75-168mm)，提高工作效率、降低人工成本。
7、可选型号有HW-160L/HW-190L/HW-230L型。
规格参数
|
履带钻机主要技术参数Main parameter of Crawler hydraulic drilling rig |
|
||||
|
整机参数 (Machine parameter) |
型号(Model) |
HW-160L |
HW-190L |
HW-230L |
|
|
钻孔深度 Drilling depth(m) |
160 |
190 |
230 |
|
|
|
开孔直径 Open hole dia. (mm)土、岩石 |
500、220 |
500、220 |
500、273 |
|
|
|
终孔直径 End hole dia. (mm) |
75 |
75 |
75 |
|
|
|
钻杆直径 Drill rod dia. (mm) |
42、50 |
42、50 |
42、50、60 |
|
|
|
钻孔倾角 drill angle (°) |
90-75 |
90-75 |
90-75 |
|
|
|
配套动力 Matching engine power (kW) |
13.2 |
13.2 |
15 |
|
|
|
重量 Weight without power (kg) |
3350 |
3400 |
3600 |
|
|
|
钻机尺寸长*宽*高 Dimension L*W*H(m) |
3.8*1.95*2. 7 |
3. 8*1. 95*2. 7 |
3.8*1. 95*2. 7 |
|
|
|
立轴（Spindle) |
立轴转速Speed (r/min) |
142/285/570 |
130/300/480/730/830/1045 |
64/128/287/557 |
|
|
立轴行程Stroke (mm) |
450 |
450 |
450 |
|
|
|
履带底盘 (Crawler chassis) |
履带规格 Crawler size (mm) |
350*90*48节 |
350*90*48节 |
350*90*48节 |
|
|
爬坡角度 Climbing angle (° ) |
20° |
20° |
20° |
|
|
|
行走速度 Moving speed (km/h) |
10 |
10 |
10 |
|
|
|
液压支腿有效高度(mm) Hydraulic leg valid height |
1300 |
1300 |
1300 |
|
|
|
钻塔(Drill tower) |
额定负荷 Rated load (ton) |
18 |
18 |
18 |
|
|
有效高度Height (m) |
6.5 |
6.5 |
6.5 |
|
|
|
泥浆泵(Mud pump) |
流量 Flow (L/min) |
160 |
160 |
160 |
|
|
|
|||||
|
最大压力 Max. pressure (MPa) |
1.3 |
1.3 |
1.3 |
|
|
|
往复次数Reciprocating times/min |
165 |
165 |
165 |
|
|
|
|
|||||
|
|
吸水管直径 Inlet hose dia. (mm) |
51 |
51 |
51 |
|
|
出水管直径 Outlet hose dia. (mm) |
32 |
32 |
32 |
|
|
|
|
|||||
|
以上参数如有改动，恕不另行通知•（Any change of the parameters mentioned above can be made without prior notification.) |
|
||||
